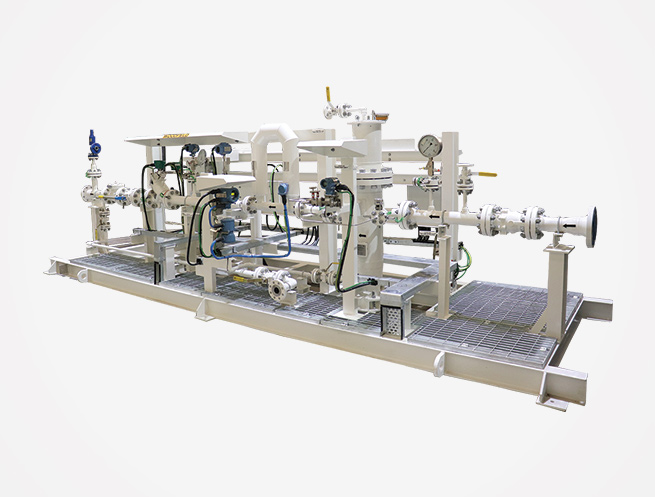

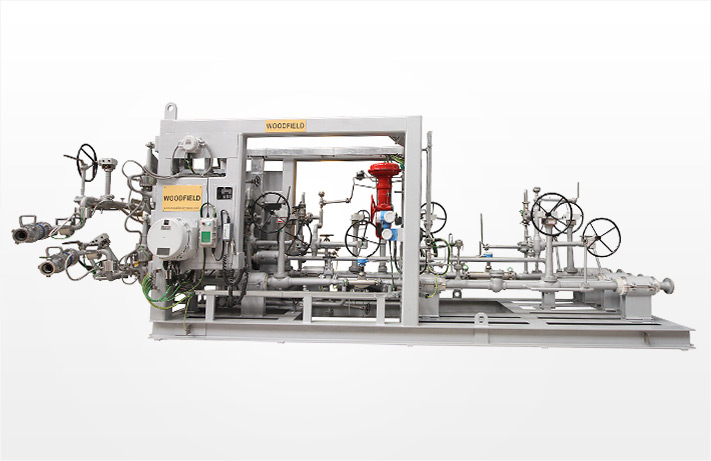

Sistema de Carga de Camiones de GNL. Diseño, ingeniería, fabricación, montaje, pruebas y suministro de sistema de patín de transferencia en custodia de GNL. El alcance consiste en un sistema de medición de flujo montado en patín de 3¨ con Caudalímetro de Coriolis, Controlador de Lotes, Válvula de Control de Flujo Criogénico y Válvulas de Aislamiento, Tuberías Criogénicas, Panel de Control, Sistema de Puesta a Tierra del Vehículo, Brazos de Carga, etc.

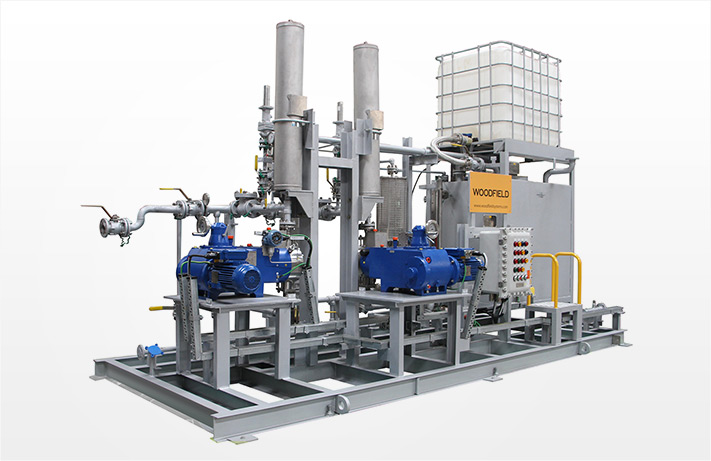

Sistema de Dosificación de Amoníaco. Diseño, ingeniería, fabricación, montaje, pruebas y suministro del patín de Dosificación de Amoníaco. El alcance consiste en un sistema de bomba dosificadora de 2 x 100% según norma API 675 con amortiguadores de pulsaciones, válvulas de aislamiento, tanque de almacenamiento y paneles de control, etc.

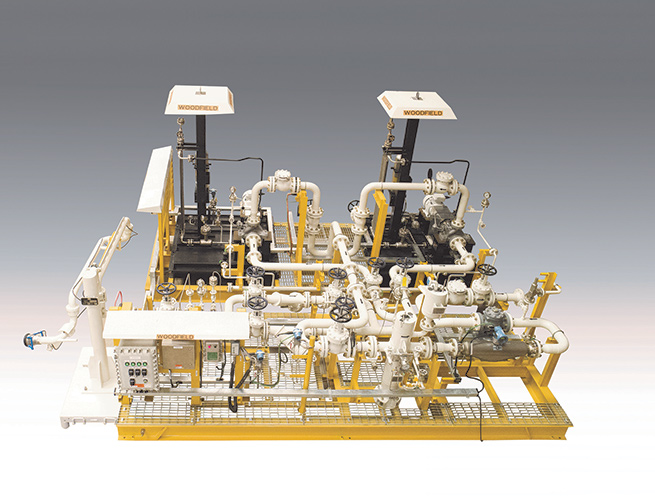

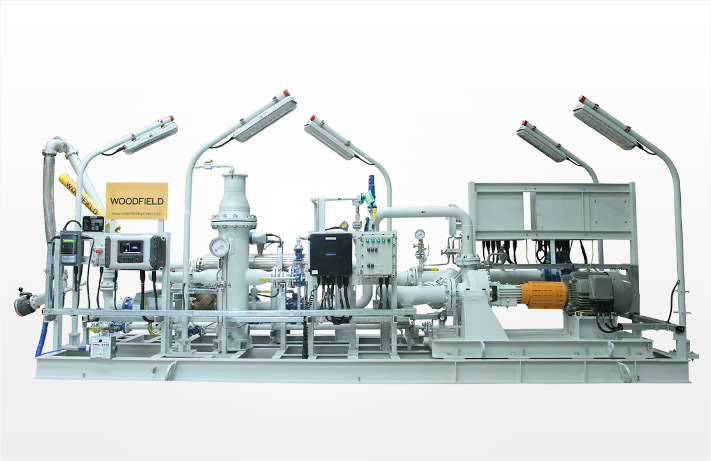

Sistema de bombeo, regulación & medición. Diseño, ingeniería, fabricación, montaje, pruebas y suministro de Patín de Medición de Transferencia de Custodia y Bombeo para carga de camiones. Alcance consiste en un sistema de Bombas de Carga, Sistema de medición de caudal y brazo de carga para Gasolina, Diesel & Keroseno. El sistema incluye Bombas de Carga Centrífugas según modelo API610, filtro, Caudalímetro Coliaris de transferencia de custodia según modelo API MPMS 5.6, válvula de control digital, sistema de conexión del dispositivo de puesta a tierra del vehículo y sistema de protección de sobrellenado, paneles de control, controladores de lote y Brazos de Carga según modelo API RP1004 etc.

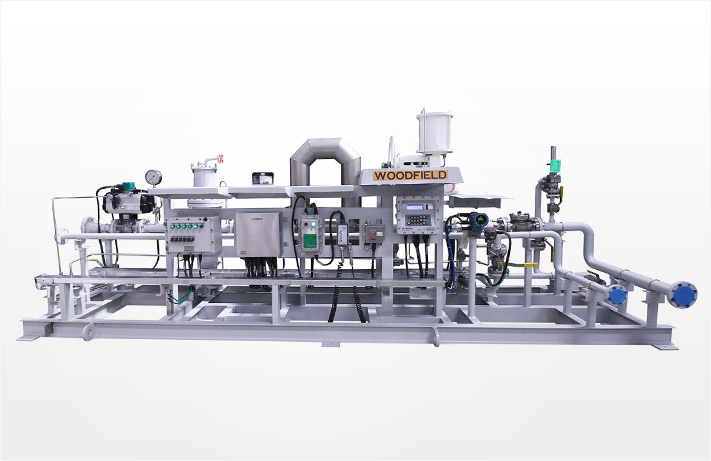

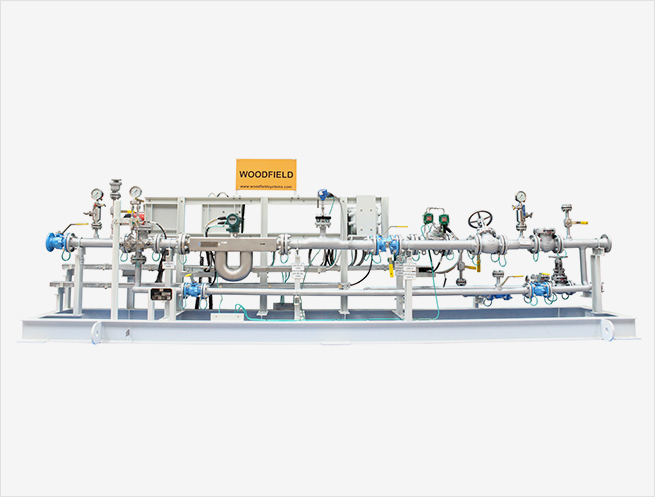

Sistema de Carga GLP. Diseño, ingeniería, fabricación, montaje, pruebas y suministro de Patín de Carga para GLP/Butano/Propano. Alcance consiste en un Sistema de Medición de Caudal y Brazos de Carga para GLP/Butano/Propano. El sistema incluye Filtro, Caudalímetros de Coriolis, Válvulas de Control de Caudal, Válvulas de Cierre, Sistema de Puesta a Tierra del Vehículo, Controlador de Lotes, Paneles de Control, Brazos de Carga, etc.

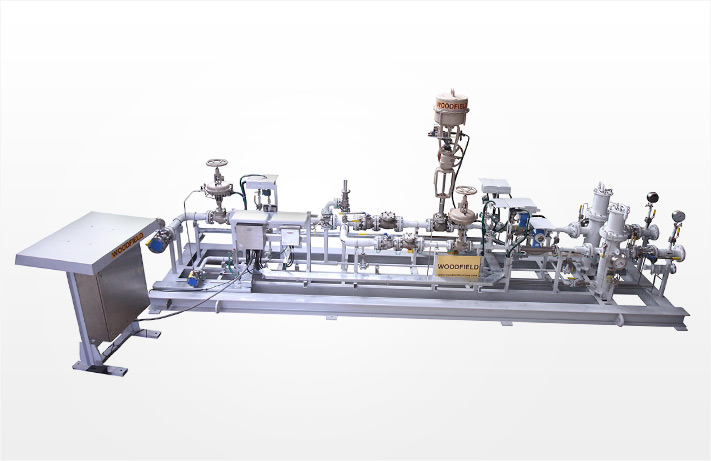

Patín de Mezcla GLP. Diseño, ingeniería, fabricación, montaje, pruebas y suministro de Patín de Mezcla GLP con Propano & Butano. Alcance consiste en un Sistema de Mezcla automática para GLP con Propano & Butano. El sistema incluye Caudalímetros individuales y Sistema de Control con Filtro, Caudalímetro de Coriolis, Válvulas de Control de Flujo para cada línea de Propano y Butano seguidas por un mezclador estático para una mezcla homogénea, válvula de control de presión y mezcla con panel de control PLC.

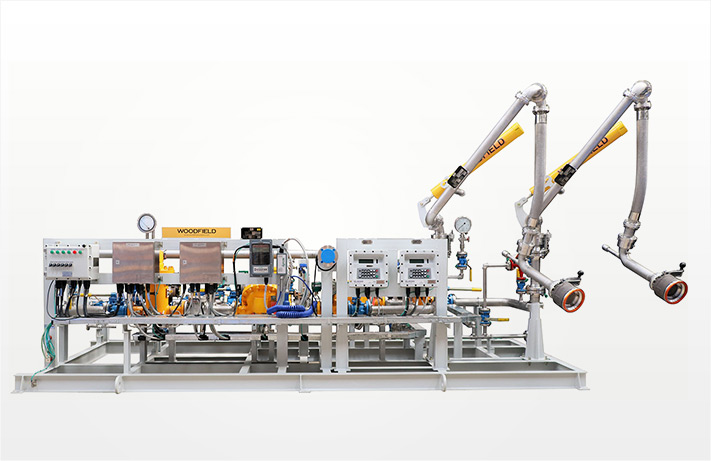

Sistema de Carga & Mezcla de ETANOL. Diseño, ingeniería, fabricación, montaje, pruebas y suministro de Patín de Carga para Etanol con mezcla de Gasolina. Alcance consiste en un sistema de medición de caudal y brazo de carga para Etanol & sistema de mezcla para Gasolina. El sistema incluye Filtro, Caudalímetro de Desplazamiento Positivo, válvula de control de caudal Digital, sistema de puesta a tierra del vehículo y protección de sobrellenado, controladores de lote, paneles de control, Brazos de Carga, etc.

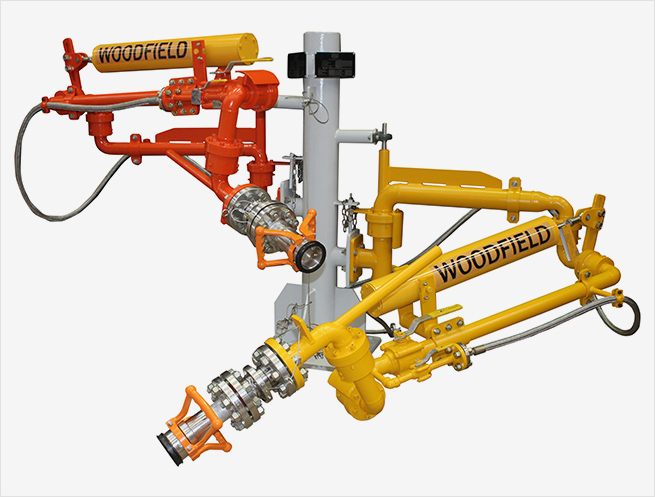

W820 estaciones de carga de GLP, 3″ x 2″ y 2″. Los brazos del líquido y del vapor en un poste común del soporte. Para cargar o descargar gases líquidos comprimidos. Equipado con acoplamiento de seguridad y acoplamiento de gas seco

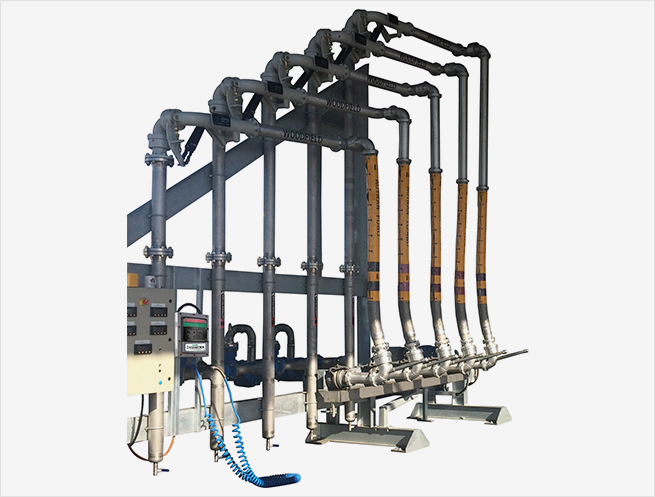

W601 Manguera inferior de 4″ API Carga de los brazos. Adecuado para un cruce de hasta 7 brazos dentro del sobre API RP 1004. Equipado con una manguera de longitud estándar con carretes de manguera + acoplador API de encaje a presión. Soporte de gas o equilibrio de resorte de compresión

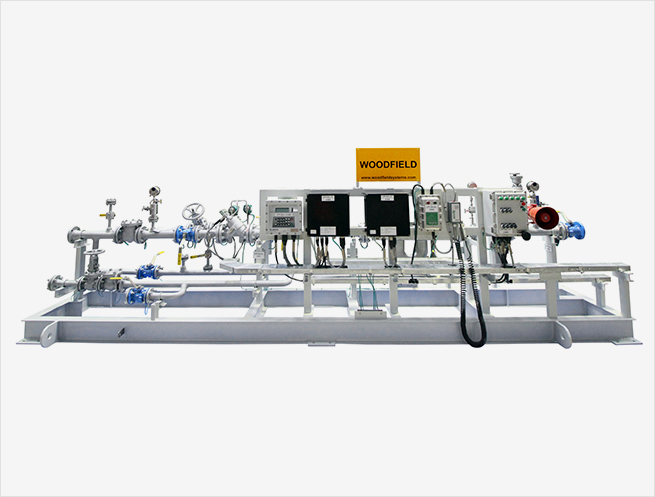

Sistemas completos de medición diseñados por encargo para carga y descarga de camiones y vagones de ferrocarril para sustancias nocivas liquidas y gaseosas. Sistema a prueba de explosión con puesta a tierra y controlador de lotes local conectado al sistema de automatización central si es necesario. Medición de Transferencia en Custodia con control de flujo, detección de presión y temperatura y posibilidad de parada remota / de emergencia.
Sistemas completos de medición diseñados por encargo, con los componentes del sistema de los principales fabricantes del mundo. Tecnología de medición para adaptarse a la aplicación, Coriolis, PD o Turbina. Válvulas de control digitales con detección de flujo, presión y temperatura. Sistemas de control y automatización para garantizar la transferencia segura y precisa del producto.

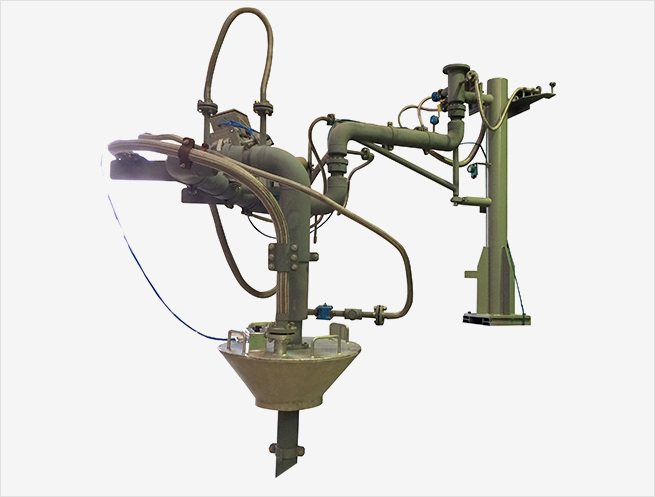

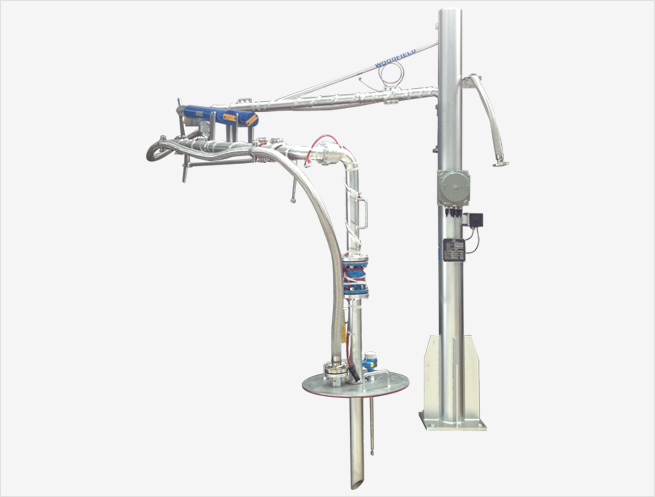

W440-PR Brazos de Carga superior con brazo de 4″ con soporte para cargas de petróleo de alto volumen. Equipado con funcionamiento neumático, Tubo De caída telescópico y detección de posición, recuperación de vapor y detección de nivel de líquido.

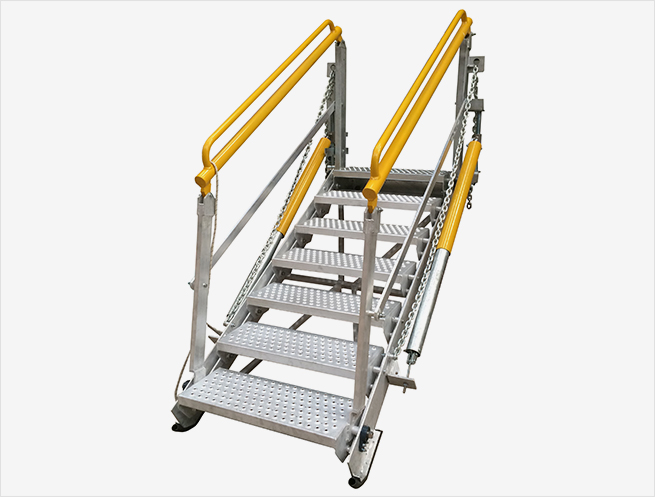

FS-6 Escaleras plegables. Para un acceso seguro a la parte superior de los camiones cisterna, vagones o contenedores ISO. Disponible en aluminio, acero al carbono galvanizado o acero inoxidable. De 3 a 11 escalones, resorte de tensión o funcionamiento neumático. Anchos disponibles de 600mm a 1830mm. Equipado con escalones dentados no deslizantes, rieles de manos, rodillas y pies. Diseño con soporte o auto-soporte. Modelos con desplazamiento horizontal también disponible.

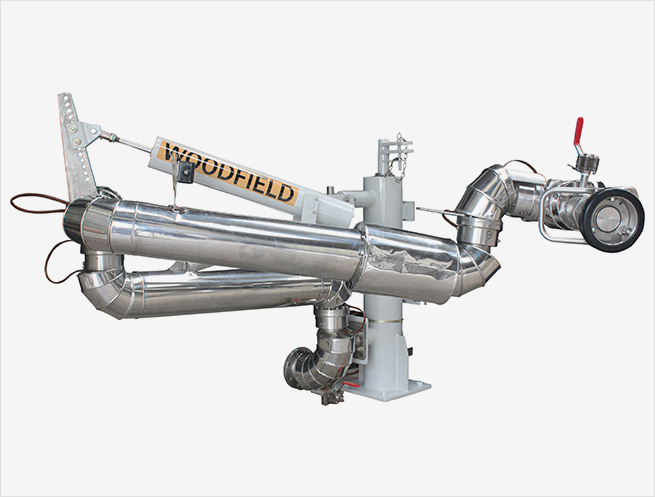

W443-JR Brazos de carga con revestimiento de vapor para productos viscosos que requieren un calentamiento constante. Asfalto, bitúmenes, azufre líquido, etc. En acero al carbono o acero inoxidable con tamaños de 3″ x 4″, 4″ x 6″ y 6″ x 8″. Típicamente con recuperación de vapor, detección del nivel del líquido, operación neumática. Los brazos están completamente aislados. Otros medios de calor como aceite caliente o sistema de calentamiento eléctrico disponible.
W840-P Brazo de carga inferior con brazo con soporte en acero inoxidable y aleaciones exóticas para aplicaciones especializadas de carga y descarga de productos químicos. El exterior está hecho de SS 904L con sistema de equilibrio mediante resorte de compresión y acoplamiento de desconexión en seco.

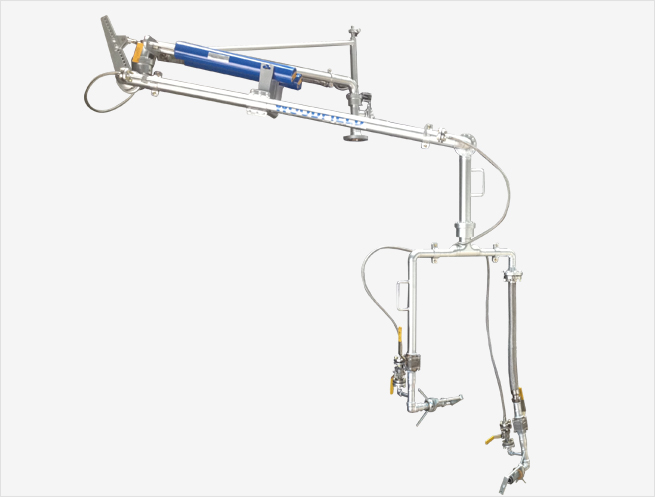

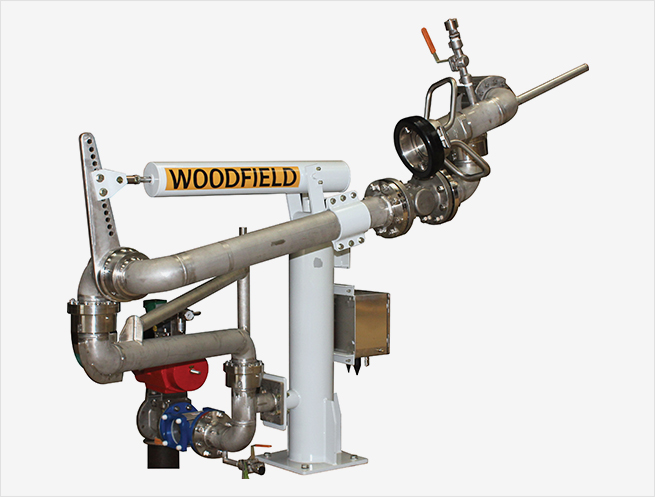

W440 Brazo de carga superior para químicos de 2″ de acero inoxidable o materiales exóticos como el SS 904L, Super Duplex de acero inoxidable, etc. para cargas de camiones y carriles. Sistema de balance mediante resorte de compresión con válvula de control.

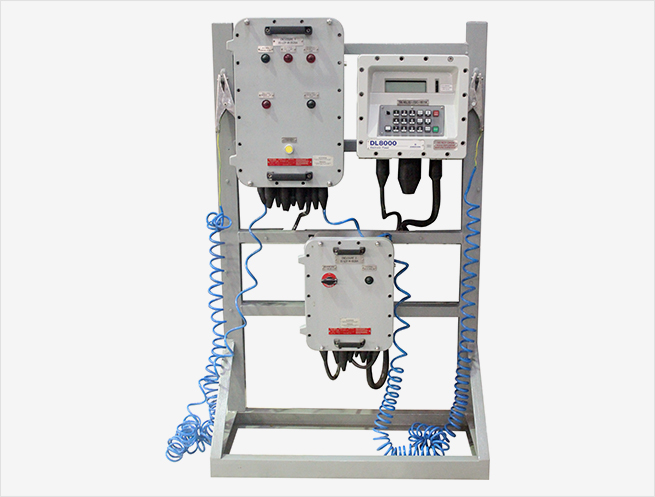

Paneles de Control Especiales Ex’d, Intrinsically Safe Ex’I ‘para controlar las operaciones de carga y descarga, alarmas de alto nivel y cierre de secuenciación, despliegue de equipos de Acceso Seguro, etc. Cumple totalmente con los requisitos de la legislación local.

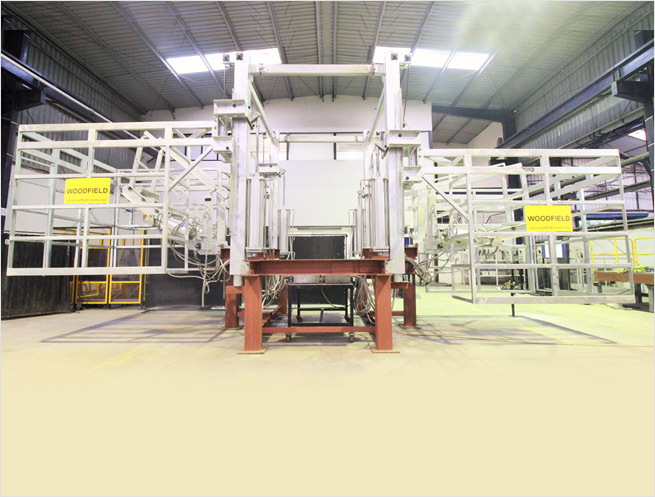

Equipo de acceso seguro personalizado. Diseñado específicamente para adaptarse a cada aplicación de carga / descarga / inspección. La imagen de arriba muestra Cajas de Seguridad motorizadas neumáticamente para operar verticalmente con Escaleras de Seguridad separadas para la carga de sustancias químicas nocivas a tanques ISO. El sistema incluye los cierres de seguridad y la puerta de salida de emergencia dentro de la caja de seguridad.

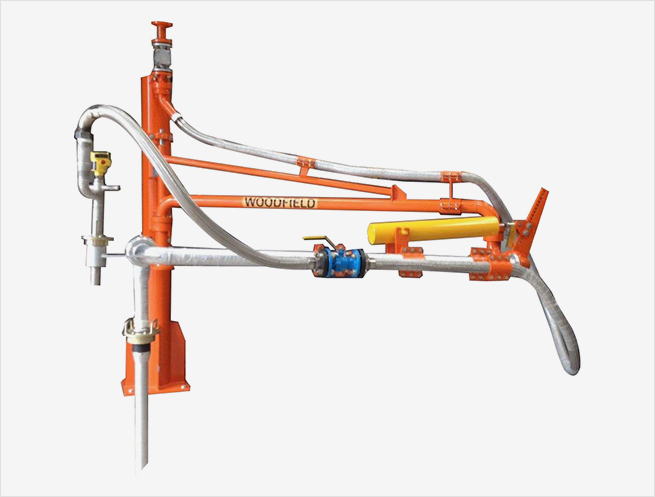

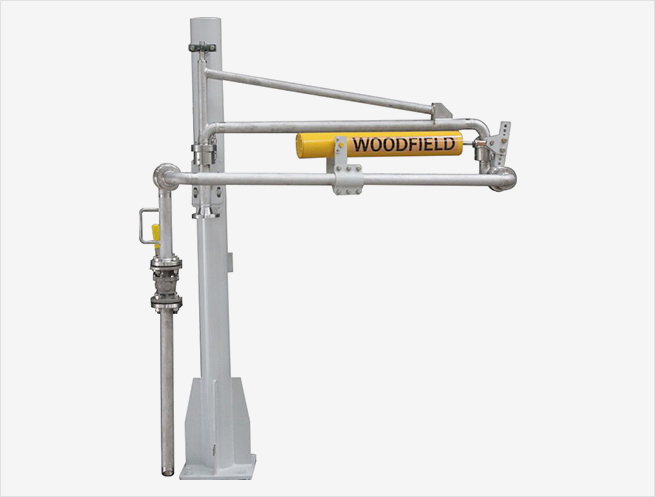

W400-PR Brazos de carga superior, 3″ con soporte para aplicaciones de llenado de con recuperación de vapor Equipado con detección del nivel del líquido y válvula de control. Construcción de acero al carbono y aluminio con sistema de balance mediante resorte de compresión.
W840-KP Brazos de carga inferior con soporte de brazo de 4″ en acero inoxidable con calefactado eléctrico para aplicaciones de descarga de ácido peligroso de camiones cisterna.

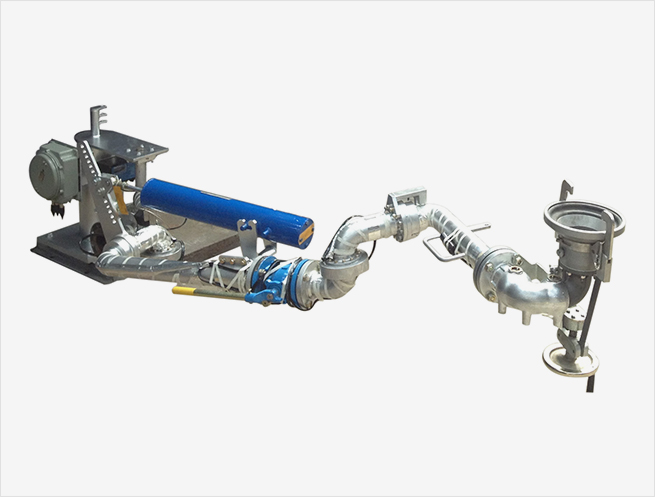

W700-KP Brazo de descarga inferior 6″x 4″ en acero al carbono con sistema de balance mediante resorte de compresión, calefactado eléctrico, válvula de control y acoplador especializado con carril para aceite viscoso en climas fríos extremos.

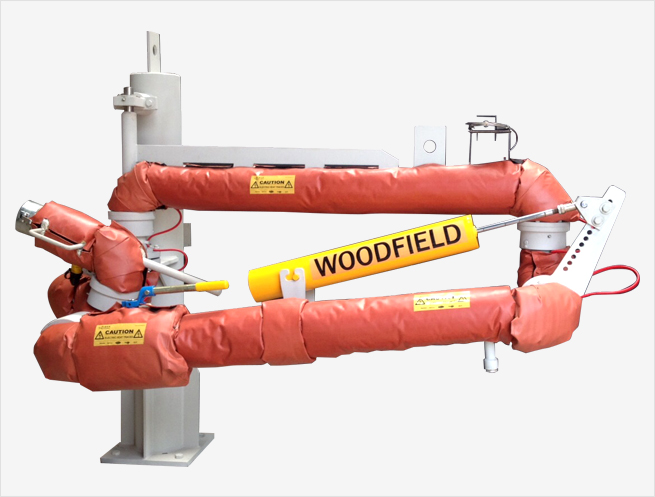

W840-P Brazo de descarga de 4″ con soporte para descarga de asfaltos desde camiones cisterna. Con calentamiento eléctrico, válvula de control, sistema de balance mediante resorte de compresión y aislamiento.
W420 Brazo de carga superior de 3″x 2″ con soporte en acero al carbono para cargar o descargar GLP de vagones. Con conexión dual de «Cow Horn» con los Acopladores de Carril, las Válvulas de Control de Flujo y el Sistema de Purga de Línea.

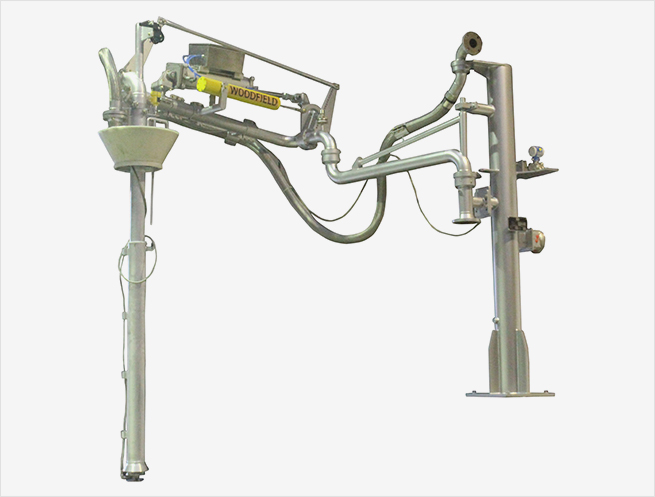

W440-KP Brazo de carga superior de 3” de brazo en acero inoxidable con soporte para cargar camiones cisterna con productos químicos nocivos. Con sistema de balance mediante resorte de compresión, calentamiento eléctrico, recuperación de vapor, detección de líquido de alto nivel, válvula de control y monitorización de puesta a tierra.

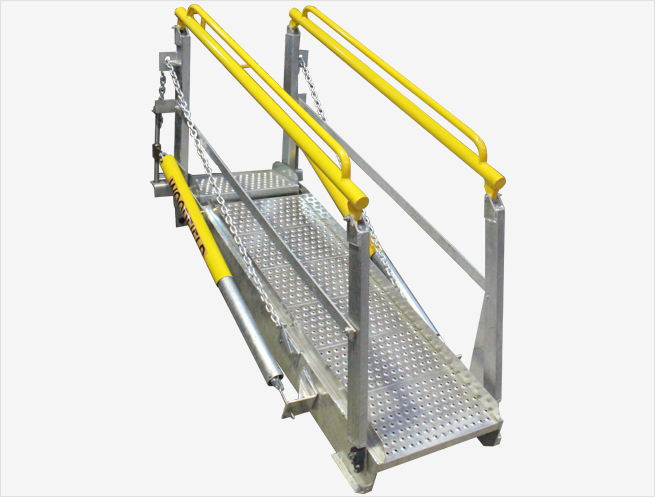

WG-96 Pasarela para acceso seguro a la parte superior de camiones cisterna, vagones o contenedores ISO. Disponible en aluminio, acero al carbono galvanizado o acero inoxidable. Hasta 144″ de longitud, resorte de tensión o funcionamiento neumático. Anchos disponibles de 600mm a 1830mm. Equipado con pasarela no deslizante, rieles de mano, barras de rodilla y pie. Diseño con soporte o auto-soporte. Modelos con desplazamiento lateral también disponibles.
Patín de descarga de camiones con brazos de descarga para aceite lubricante.
Sistema de patines de descarga y medición diseñado a medida, incluyendo un sistema de bombeo redundante, con los componentes del sistema de los principales fabricantes del mundo. Tecnología de medición – Medidor Coriolis para adaptarse a la aplicación. Válvulas de control digital con detección de presión y temperatura. Sensores de control y automatización para garantizar una transferencia segura y precisa del producto.
Patín de carga de camiones con brazos de carga para GLP
Sistema de patines de carga y medición diseñado a medida, con los componentes del sistema de los principales fabricantes del mundo. Tecnología de medición – Medidor Coriolis para adaptarse a la aplicación. Válvulas de control digital con detección de presión y temperatura. Sensores de puesta a tierra, control y automatización para garantizar una transferencia segura y precisa del producto.

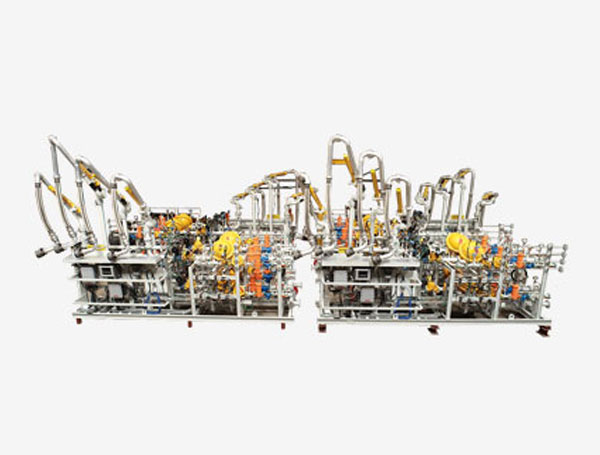

Gasoline and Diesel service Custody transfer truck loading skid system with Ethanol and Bio-diesel blending and Endura Diesel and Exelon Nitro 95 additive lines designed, engineered, fabricated, assembled, tested and supplied by Woodfield. Scope consisted of 4x 4” loading lines, 4x 2” blending, 7x 1/2” additive lines comprised Skid with Custody certified PD Meters, Batch Controllers, Additive Injection Blocks, Digital Control Valves, Pneumatic Actuated On-Off Valves, Isolation Valves, Check valves, Rack Monitor with Overfill Protection, Power Isolation Switch, Junction Boxes, Emergency Hand Switch, Bottom Loading Arms and Vapour Return Hose with Parking Position Sensors etc.
